低压开关柜的作用与原理

一、核心作用

承接上级高压变压后的380/220V交流电，完成电能分配、通断控制、过载/短路/漏电保护、电路监测，给厂房、设备、照明等末端负荷供电。

二、基本工作原理

整体是母线汇集+分支配电的配电系统：

1. 电源输入

变压器低压侧三相四线/五线接入柜内主母线，整柜所有回路共用这路总电源。

2. 分路配电

主母线通过断路器、隔离开关、熔断器等元件，分出多条独立支路，分别对接电机、照明、插座、其他设备。

3. 通断控制

依靠断路器、接触器实现电路手动/自动合闸、分闸，控制设备启停。

4. 安全保护（核心原理）

- 短路保护：短路瞬间电流骤增，断路器电磁脱扣机构立即跳闸，切断电路，防止起火、烧线。

- 过载保护：负载长时间超负荷，电流偏大，双金属片受热变形触发脱扣，延时跳闸。

- 漏电/接地保护：检测火线、零线电流差值，出现漏电时迅速断电，防触电。

5. 监测与显示

柜内电表、指示灯、互感器实时显示电压、电流、运行状态，方便巡检。

三、常见柜体结构对应原理差异

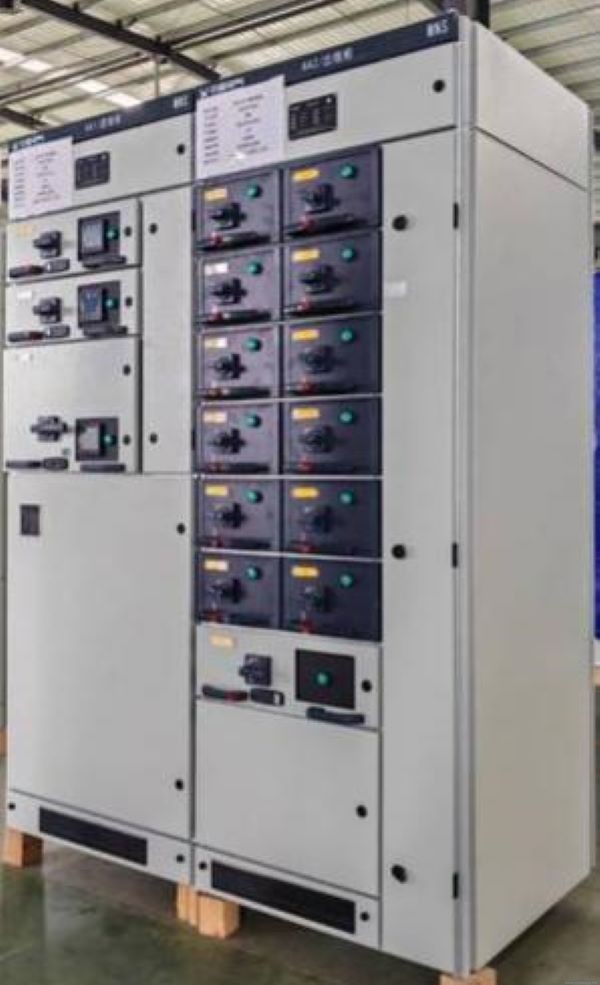

- GGD（固定式）：元件直接固定在柜架上，回路硬连接，结构简单，靠固定断路器实现通断保护。

- GCS/MNS/GCK（抽屉式）：每个支路做成独立抽屉单元，插拔式连接，可单独抽出检修、更换，不影响其他回路供电，安全性、灵活性更高。

四、配套辅件原理（简要）

- 无功补偿柜：并联电容器，抵消设备无功功率，降低线路损耗、提升用电效率。

- 联络柜：连通两段独立母线，实现双电源互为备用，一路断电时自动/手动切换供电。
