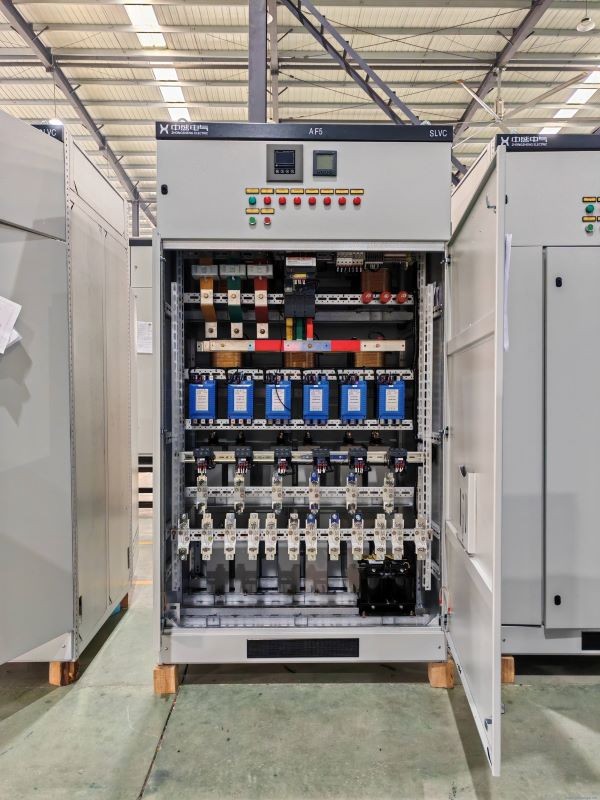

补偿柜的作用与原理

一、作用

1. 提高功率因数，避免供电局罚款（一般要求≥0.9）

2. 降低线路无功损耗、减小变压器发热、提升变压器带载能力

3. 稳定低压母线电压，解决末端电压偏低

二、组成元器件

电抗器/空开→熔断器→接触器→电容器→智能补偿控制器，部分加电抗器（抑制谐波）。

三、工作原理

1. 控制器采集进线电流、电压，实时测算当前功率因数；

2. 功率因数偏低＜设定值（如0.9），控制器发信号，投切接触器接通电容；

3. 电容器发出容性无功，抵消电机、风机等感性负载消耗的无功；

4. 功率因数过高＞0.99，自动切掉电容，防止过补倒送电。

四、分类

1. 静态补偿：固定电容，长期投入，适合负载稳定设备；

2. 动态自动补偿：分组投切（10kvar/20kvar/30kvar），现场最常用；

3. 电抗型补偿：串联电抗器，有变频器、空压机多的车间用，防谐波击穿电容。

五、常见故障

- 电容鼓包漏油：过压、谐波大

- 频繁投切：控制器参数不合理、负载波动太大

- 功率因数上不去：电容容量偏小或部分电容失效
