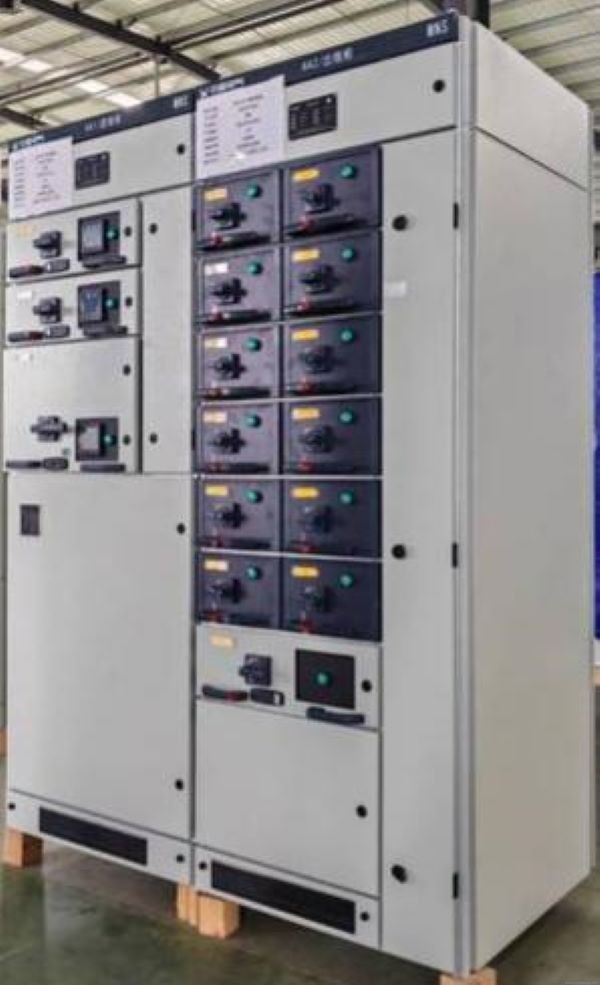

低压开关柜的原理和作用

一、工作原理

额定电压：交流380V/220V，从变压器低压侧进线→柜内元器件分配电能

1. 进线：变压器低压电源先进进线柜，断路器做总电源开合、短路/过载保护；

2. 配电：通过柜内母线排分到各出线回路，利用塑壳断路器、接触器、熔断器实现分路送电；

3. 保护原理：

- 过载：电流超标断路器延时跳闸；

- 短路：瞬时速断跳闸，防止烧线缆、设备；

- 漏电：漏电保护器对地漏电断电，保障人身安全；

4. 计量：部分柜体加装电表，统计用电度数。

二、主要作用

1. 电能分配（核心）

把变压器送来的低压电，分送到车间设备、照明、水泵、风机、配电箱。

2. 安全保护

短路、过载、漏电、缺相自动断电，保护后端用电设备与人身安全。

3. 控制启停

搭配接触器、热继电器，远程/就地控制电机、大功率设备启停。

4. 电能计量、无功补偿

- 计量柜：计量整段回路用电量；

- 电容补偿柜：提高功率因数，减少供电局罚款、节电降耗。

三、柜体分类简要

1. 进线柜：总电源输入、总保护；

2. 出线柜：多路分出电源到现场；

3. 电容补偿柜：无功补偿；

4. 计量柜：用电计量。
