进相器的原理和作用

一、核心作用

1. 大幅提升功率因数：电机cosφ从0.7~0.8提升至0.95~0.99，避免供电局力率罚款

2. 降低定子电流10%~20%：减少电机铜损、线路I²R损耗，节电10%~25%

3. 减小电机温升、提升过载能力，延长电机轴承、绕组寿命

4. 扩容变压器与线路：无功就地消化，变压器富余容量提升，不用增容改造

和定子并联电容区别：电容只补电网线路无功、不能降电机定子电流；进相器从转子内部补偿，直接优化电机本身工况

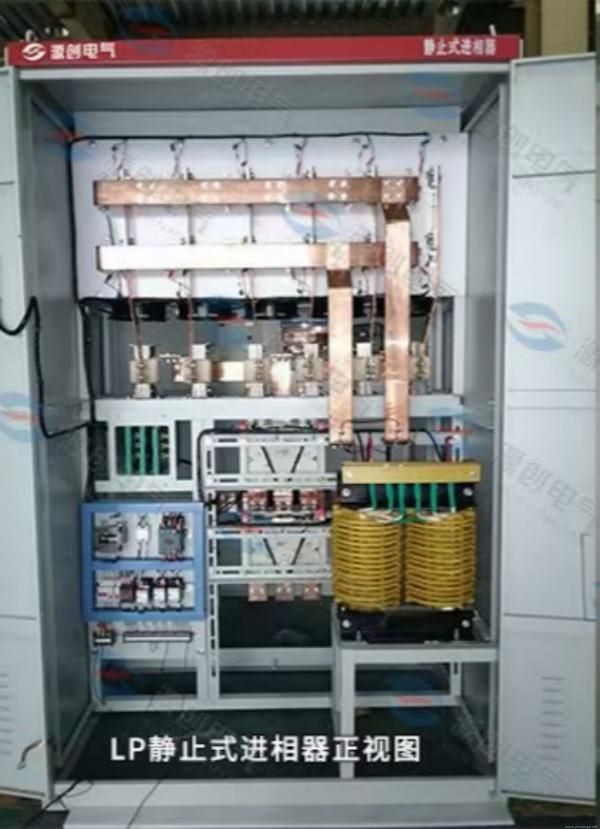

二、工作原理（静止晶闸管型，市面主流）

1、接线方式

串联在绕线电机转子滑环回路，电机启动时转子接水阻/频敏启动柜，启动完成后切至进相器运行。

2、电能变换逻辑

1. 采集转子电流+电网同步电压送入CPU主控板；

2. CPU计算触发角，驱动12只晶闸管组成交-交变频，把工频380V变成**和转子转差频率同频（≈1Hz）**的三相交流电；

3. 在转子回路叠加一个超前转子电势约90°的附加电势Ek；

4. 附加电势产生超前励磁电流，替代原本定子从电网吸取的滞后无功励磁电流；

5. 定子无功大幅下降→功率因数抬升、定子电流变小，电机出力、转速不变。

通俗理解

电机本来要从电网拿无功建立磁场，进相器在转子侧就地“自产无功”，不再从电网索取无功。

三、两种机型选用区别

- 静止恒负载进相器：球磨机、回转窑、大功率风机（负载平稳不变）

- 变负载智能进相器：破碎机、轧钢机、提升机（负载频繁波动，自动动态调补偿量）

四、适用电机

75kW~10000kW高压/低压绕线转子异步电机（水泥、矿山、冶金、化工行业标配）
