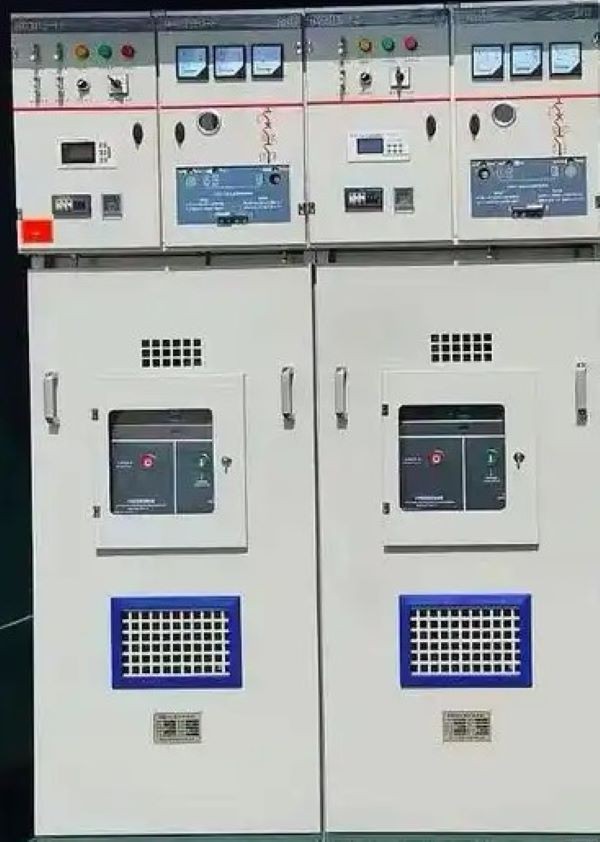

环网柜的作用和原理

一、核心作用

环网柜是10kV配网专用小型高压开关柜，核心用于环形供电网络，主要功能：

1. 分段、转接电源，把一路电源分成多路，给楼栋、箱变、厂区分支供电

2. 双电源互备：环形线路一端断电，另一端自动/手动续电，大幅提升供电可靠性

3. 线路保护、停送电操作，带简易灭弧、接地、五防闭锁，保障操作安全

4. 体积小、造价低，多用于小区、街道、商业区、小型厂区，不做主回路大电流配电

典型应用：城市电缆环网、户外箱变、配电室分支回路。

二、工作原理

1. 先搞懂“环网”

多条配电线路首尾相连，形成闭合环形回路。正常时环网分段运行，故障时断开故障段，其余线路正常供电，避免一片区域全停电。

2. 柜体核心器件

主体配负荷开关（区别于断路器），部分搭配熔断器、接地开关：

- 负荷开关：可正常分合额定负荷电流，能切断工作电流，但不能切断短路大电流

- 高压熔断器：承担短路保护，线路短路时熔断跳闸，切断故障

- 接地开关：检修时接地，防触电

3. 运行逻辑

1. 正常运行

环网内多台环网柜分段隔离，电源从环网两侧分别接入，各分支回路正常向外送电。负荷开关处于合闸状态，持续输送电能。

2. 线路故障/检修

- 某一段线路故障：故障电流触发熔断器熔断，切断故障支路，环网其余部分不受影响。

- 停电检修：先分负荷开关，再合接地开关，形成明显断开点，保障人员安全。

- 单侧电源中断：闭合环网分段开关，由另一侧电源转供，实现不间断供电。

4. 绝缘形式（两类主流）

- 空气绝缘环网柜（HXGN）：柜内空气绝缘，结构简单、价格低，多用于室内/简易户外。

- SF6充气环网柜：腔体密封充六氟化硫气体绝缘，灭弧、绝缘性能更强，免维护、占地更小，户外、潮湿/恶劣环境首选。

三、简单区分（现场常考）

- 和KYN手车柜区别：环网柜用负荷开关+熔断器，侧重分支、环网供电；手车柜用断路器，可切短路电流，做主进线、大回路配电。

- 环网柜不适合大功率主变、高压电机这类重载回路。
