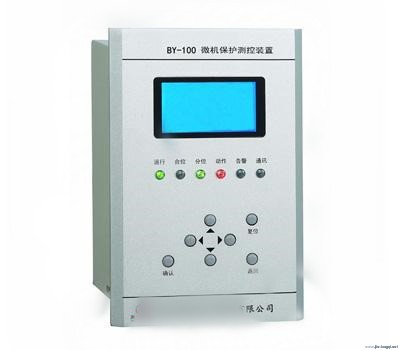

微机保护装置

微机保护装置工作原理及用途

微机保护装置工作原理及用途,微机保护装置实际上是一种新兴的智能断电保护装置,由单片微机智能控制,能够保证器械断电时不发生相关的危险,其内部构成由五个部分组成,分别有信号输入电路,单片微机系统,人机接口,电源和输出通道回路部分,五个部分相互工作但彼此配合。


1、信号输入电路

  信号输入电路是用来收取相关操作信息的电路系统,一般输入的信号分为两个种类,一种是开关量信号,另外一种是模拟量信号。输入电路的作用就是以最完善的方式处理这两种信号,并完成整个系统的信号输入接口的功能,保证其他系统能够正常工作。开关量信号通常需要进行转换,而输入的电压和电流就是模拟量信号。

2、单片微机系统

  单片微机系统是整个微机保护装置的核心,通常是由单片微机和扩展芯片构成的,当然,它不仅仅是由这些硬件系统构成的,它还包括很多存储在存储器里的软件系统。整个单片微机系统的主要工作是数值计算、测量、逻辑运算及对整个系统的控制和记录,而这些工作通常对硬件的要求非常特殊,它需要CPU对整个过程进行控制,并且完美衔接。单片微机系统可以是单CPU或多CPU系统,目前,大部分复杂的系统均已采用多CPU模式对系统进行控制,较为简单的系统则可以采用单CPU进行控制。

3、人机接口部分

  如同电脑一样,在大多数情况下,单片微机系统还需要人为地对其进行干预,为了适应工作环境和方式的转变,需要人为地对系统进行改变,包括数值输入、控制方式等信息。这些动作可以通过键盘、液晶显示屏、打印等方式实现。

4、输出通道

  对控制的对象进行控制并输出的出口通道即输出通道。输出通道需要在系统工作时将小功率信号改为大功率信号,并满足输出的大功率需求。在此过程中,控制人员必须要防止控制的对象对微机系统的反馈干扰,为了解决这个问题,我们通常会在输出通道中进行光隔离处理。被控对象与微机系统之间的接口电路系统,这便是输出通道。

5、电源部分

  电源系统我想大部分都应该了解,没有电源系统就无法工作。但是微机保护系统对电源的要求较高,通常会要求提供动力的电源时逆变电源,即能够将直流电逆变为交流电,再将交流电转变为系统所需的直流电,这样可以加强系统的抗干扰能力。

   目前,所有的微机保护装置均是以上述五个模块功能进行模块化设计,只不过会根据具体需求设计不同的模块组合和数量,这也使得微机保护装置不论是在设计、使用还是在维护的过程中都给了人们极大的方便。微机保护系统必然是一个很受欢迎的保护系统。
