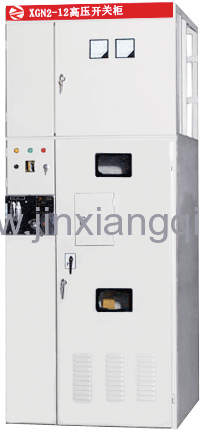

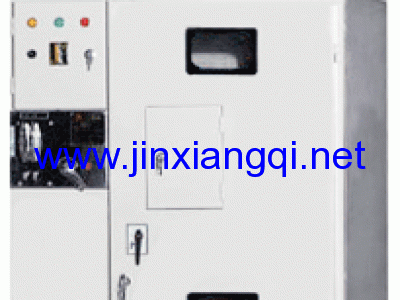

XGN2-10高压开关柜/XGN2-12高压开关柜(10KV高压开关柜)
产品说明
XGN2-12型交流高压金属封闭开关设备(简称开关柜)适用于三相交流50HZ,额定电压12KV的户内高压配电装置。广泛应用于工业及民用电缆环网及供电终端,作为接收和分配电能之用,结构简单、操作灵活、安装方便、联锁可靠等特点。
XGN2-12(Z)箱型固定式交流金属封闭开关柜,按国家标准GB3906《 3~35kV交流金属封闭开关设备》设计,符合国际电工委员会IEC298《交流金属封闭开关设备和控制设备》标准,满足 DL402、DL404标准,达到“五防”闭锁要求 。

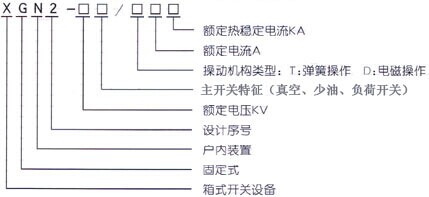

型号说明
技术特点

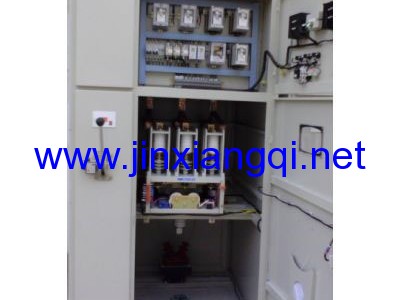

1、内置真空断路器,采用真空灭弧室、免维护、寿命长、操作次数可达到10000次;也可根据用户要求内置负荷开关或熔断器;
2、采用先进科学的轻型设计、体积小;
3、配带智能控制器,可设置过流速断保护、失压自动跳闸、来电延时自动重合、瞬时性故障自动复位、永久性故障自动闭锁等多种保护功能,并且可实时上传各种数据。
技术参数
参数名称 |
单位 |
数值 |
|||||
1 |
额定电压 |
KV |
3.6 |
7.2 |
12 |
||
2 |
额定频率 |
Hz |
50 |
||||
3 |
额定电流 |
A |
630 |
1000 |
1250 2000 |
2500 3150 |
|
4 |
额定短路开断电流 |
kA |
16 |
20 |
31.5 |
40 |
|
5 |
额定短路关合电流(峰值) |
kA |
40 |
50 |
80 |
100 |
|
6 |
额定动稳定电流(峰值) |
kA |
40 |
50 |
80 |
100 |
|
7 |
额定热稳定电流 |
kA |
16 |
20 |
31.5 |
40 |
|
8 |
额定绝缘水平 |
1min工频耐压 |
KV |
24 |
32 |
42 |
|
9 |
雷电冲击电压 |
KV |
40 |
60 |
75 |
||
10 |
外形尺寸(宽*深*高) |
mm |
1100*1200*2650 |
操作简介
1、停电操作
分断断路器――将闭锁机构上的小手柄扳到分断闭锁位置―――将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内,从上往下拉,拉到下隔离分断位置――取出操作棒,再插入闭锁机构上的上隔离操作孔内,从上往下拉,拉到上隔离分闸位置,再将操作手柄插入闭锁机构的接地开关操作孔内,从下往上推,使接地开关合闸――将闭锁机构上的小手柄扳到检修位置――打开前门――取出后门程序锁钥匙,打开后门――停电操作完毕。
2、送电操作
将后门关好锁定,取出钥匙并放入前门内――关闭前门,将闭锁机构上的小手柄扳到"分断闭锁"位置,自动锁定了前门――将操作棒插入闭锁机构上的接地开关操作孔内,从上往下拉,使接地开关分闸――取出操作棒,插入闭锁机构上的上隔离孔内,从下往上推,推到上隔离闭合位置――取出操作棒插入闭锁机构上的下隔离操作孔内,从下往上推,推倒下隔离闭合位置――将手柄扳到"工作"位置,这时可将断路器合闸。
使用环境
1、户内、环境温度:上限+40℃ 下限-15℃
2、相对湿度:日平均值不大于95%,月平均值不大于90%
3、海拔高度:不超过1000M
4、地震烈度:不超过8度
5、设备应安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
订货需知
订货时请提供设备型号及下列资料:
1、产品的全型号及负载设备类型、工况及相关参数;
2、设备表面颜色
3、若有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
