各个水阻柜厂家对液体电阻的配制和阻值计算提供了不同的方法,我公司采用下面的方法,简单准确方便。
1.将清洁的自来水(亦可用地下水或蒸溜水)分别注入电液箱内,水距电液箱口部300㎜。
2.备
3.在动极板置于初始位置(传动部件顶住上端行程开关时),在动定极板之间施加6.3V交流电压,测量所配液阻回路电流,由RS= U/I计算出实际配制的液体电阻值Rs
所需Rs值由下式确定:
式中:Ue—电动机额定工作电压(V)
K— 电动机直接起动倍数,取5~7倍
Ie—电动机额定电流(A)
Ks—液体电阻起动倍数,取2.5~3.0倍

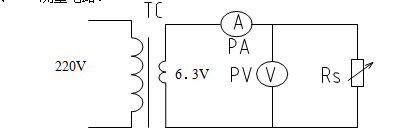

测量电路:
B—-变压器220/6.3V,100~150VA
PA—电流表5~
PV---电压表10V
说明:变压器安装在控制盘上,按图连接,分别接于动极板、定极板上,当要测试时合上开关K,应在两分钟内读完电流和电压。
4.计算实例
① 已知参数:电动机额定工作电压10KV,额定电流
② 求出液体电阻所需值
③ 应用欧姆定律求出测量电路的电流
5.液体电阻值的确认
① 当电动机所带负载较轻时,Rs值可取7。2Ω;
当电动机所带负载较重时,Rs值可取6。4Ω;
② 当所配制的液阻值小于所需值时,应将电液箱内的水抽出1/5或4/5(视阻值而定),再向水箱内注入清水。
③ 当所配制的液阻值大于所需值时,应向电液箱内加适量的电解液。
6.液体电阻起动次数越多,电液箱内水位下降越快,反之亦然。当液位低于下限位时,只需补足清洁的自来水,无须添加电解粉。
7.液体在通常情况下不需要更换,只有当起动电流小于或大于初次起动电流值时,可调整液阻阻值。
8.起动装置在使用一段时间后,液体会出现淡绿色或暗黑色均属正常。
关于电液箱
1.电液箱采用高分子聚合材料制成,表面为白色。
2.在搬运电液箱时不可挤压、撞击、不可接近火源或在
