XGN2-12高压开关柜是一种防护型固定式金属封闭高压开关设备,广泛地运用于高压电动机的起动,投切运行等场合。可频繁操作,无爆炸、火灾等危险。 XGN2-12高压固定式金属封闭开关设备柜体是由采用C型材和G型材组合装配式结构,可灵活适用各种主接线方案为成套组合节省了加工时间。从而大大提高了成套厂家交货周期。
XGN2-12高压开关柜柜体结构形式特点
XGN2-12高压开关柜为金属封闭箱型结构,柜体骨架由C型材和G型材组装而成,柜内用铜板分隔成断路器室、母线室,电缆室,继电器室,并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况。根据柜体布置,前上部为继电器室内部可安装继电器。门上可装设信号继电器,指示仪表,信号灯,转换开关安装于操作小室,后上部为母线室,后下部为电缆室、可方便地进行接线,前面为断路器室,方便了开关柜的检修,防护等级P2X。
1、柜内不采用任何形式的相间,相对的绝缘隔板。相间, 相对的空气绝缘距离大于125mm,柜内均采用较大爬距的支持绝缘子(或套管)、使开关柜具有较高的绝缘强度和绝缘稳定性。 2、采用旋转式隔离开关,该隔离开关在分断位置时旋转导体接地,即在带电体(主母线)和
被隔离导体(如断路)之间形成“金属分隔”(即两个对地接口),这时带电体只可能发生相间或相对地放电,而不致波及隔离导体、从而保证了检修人员的安全。
3、电缆接线端头距地面600-800mm,便于电缆的制作安装和监测维护.电缆室与电缆沟之间采用塔型橡胶圈封闭,以防潮湿及小动物通过电缆沟进入柜内。
4、主开关,隔离开关、接地开关及柜门之间的联锁机构均采用强制性机械闭锁方式,产品满足“五防”功能要求。隔离开关、主开关的传动操作设计与机械联锁装置统筹考虑,使用机械联锁装置结构简单、动作可靠。
XGN2-12高压开关柜标准型外形尺寸:
宽x深x高1100x1200x 2650(开关柜额定电流)
宽x深x高1200x1200x 2650(开关柜额定电流)
注:如有架空进出线需另外增加400深的附柜。

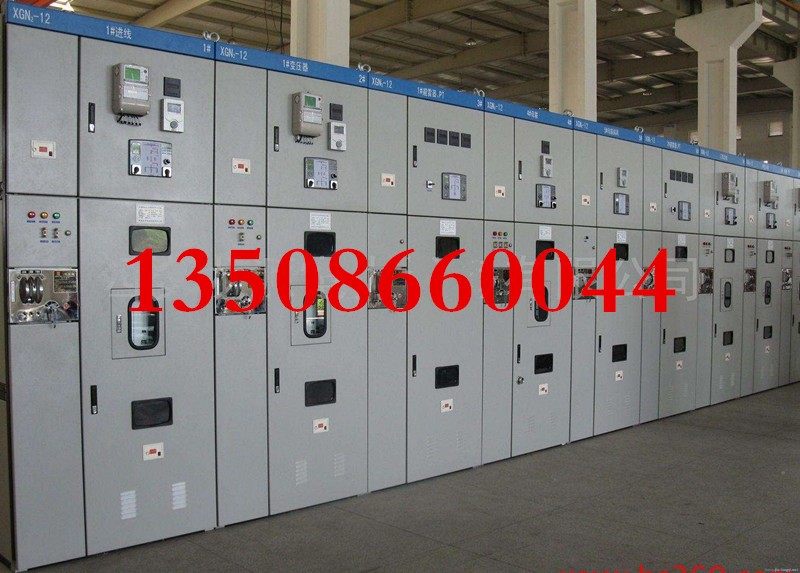

XGN2-12高压开关柜图片:
