进相器专用可控硅晶闸管烧坏、损坏原因判别方法

   进相器专用可控硅晶闸管烧坏、损坏原因判别方法，KP晶闸管，KP可控硅，大功率可控硅，大功率晶闸管，进相器平板可控硅，普通可控硅晶闸管，当晶闸管损坏后需要检查分析其原因时，可把管芯从冷却套中取出，打

开芯盒再取出芯片，观察其损坏后的痕迹，以判断是何原因。

下面介绍晶闸管损坏几种常见现象分析。

1、电压击穿。晶闸管因不能承受电压而损坏，其芯片中有一个光洁的小孔，有时需用扩大镜才能看见。其原因可能是管子本身耐压下降或被电路断开时产生的高电压击穿。

2、电流损坏。电流损坏的痕迹特征是芯片被烧成一个凹坑，且粗糙，其位置在远离控制极上。

3、电流上升率损坏。其痕迹与电流损坏相同，而其位置在控制极附近或就在控制极上。

4、 边缘损坏。他发生在芯片外圆倒角处，有细小光洁小孔。用放大镜可看到倒角面上有细细金属物划痕。这是制造厂家安装不慎所造成的。它导致电压击穿。

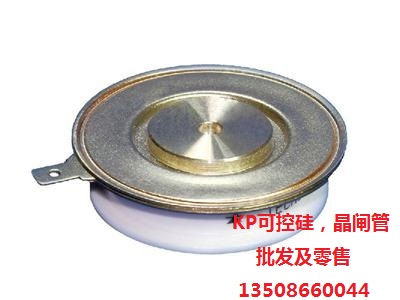

进相器专用可控硅，KP可控硅，KP晶闸管是进相器内重要电气元件之一，属于易损器件，如遇到进相器可控硅击穿、损坏，需要更换，可联系我公司，专业进相器可控硅配套，现货供应， 质量1年内三包，公司技术人员提供免费技术指导，让您无任何后顾之忧。
