进相器控制板是进相器中的重要核心部件，在进相器无功补偿上起着重要的作用，襄阳正涵电气专业生产水电阻软启动、进相器、进相器控制板厂家，现对进相器控制板的工作原理做简单的介绍：
一.进相器控制板工作原理
进相器主板在线路中采集电流，电压（低压补偿设备电流均从前级开关柜采集，电压从本补偿设备中电压互感器二次侧采集；高压电流电压均从前级开关柜采集），从而根据控制器投切原则（高低压均可根据电压、无功、功率因数门限投切；一般低压采用功率因数门限投切，高压采用电压、无功综合门限九宫格投切，国外控制器如ABB控制器多采用功率因数门限投切）自动投切补偿设备。控制器中一般需要设置过压保护门限、过流保护门限、开口三角保护门限（高压设备）；同时还要确定投切门限，如功率因数投切门限、无功投切门限、电压投切门限；在电流电压采集时还要设置电流互感器（CT）变比、电压互感器（PT）变比等。
二.进相器控制板的使用

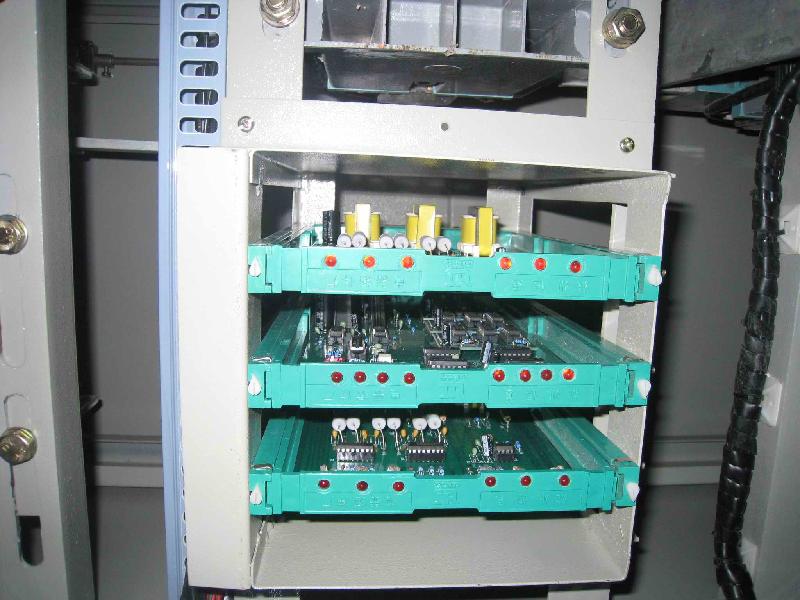

送上进相机的电源，合上进相机控制电源Q，如果进相机处于现场控制状态时，此时进相机电源板上的六个电源指示灯应发亮，进相机控制板上的第一个指示灯应发亮，表示进相机控制电源+5V，-15V，+15V，+18V正常，进相机触发板上的第一个指示灯应闪亮,表示进相机控制程序正常.
此时进相机上的交流接触器KM4应没吸合，变压器B1的输入应都没有电压；
主电机起动前交流接触器KM2应吸合，合闸联锁信号闭合，起动主电机，进相机控制板上有三个指示灯应有规律地交替闪亮，表示主电机转子电流信号正常传入进相机的控制板上，等到主电机起动完毕。
主电机起动后,进相机触发板上的第一个指示灯闪亮，稍停几秒钟，触发板的六个指示灯开始有规律的闪亮；
先起车，后进相
先退相，后停车
三.进相器控制板故障诊断一览表
序号 | 故障 | 故障原因 | 故障诊断顺序 |
1 | 触发板六个指示灯正常闪亮而不能进相 | 1） 控制板备妥输出信号是否正常; 2） 检查与电机联锁线是否正常； 3） 检查热过载电流继电器是否动作； 4） 检查交流接触器ＫＭ４，ＫＭ３控制回路与触点是否接触良好。 | |
2 | 自动退相后触发板上有指示灯亮 | 1） 按下复位按钮复位； 2） 关断主控板电源复位； | |
3 | 触发板第三个 指示灯亮 | 温度故障 | 1）可控硅温度是否过高，温度过高，等温度降低后再试进相操作； 2）温度传感器是否完好，主控板T和VDD两脚是否有+18V电压，有+18V电压可短接T和VDD两脚试运行； 3）主控板是否完好。 |
4 | 触发板第四个 指示灯亮 | 电源故障 | 1） 进相机是否有输入电源，熔断器是否完好； 2） 同步变压器输出是否正常； 3） 主控板F1和F2脚是否有AC11V左右电压； |
5 | 触发板第五个 指示灯亮 | 断相故障 | 1） 主控板±15V, VDD电压是否正常；电流互感器TA1,TA2,TA3的输出Ia,Ib,Ic是否有电压信号； 2） 接触器KM3主触头是否接触良好。 3） 触发板输出触发信号是否正常。 |
6 | 触发板第一个或第六个指示灯亮 | 信号故障 | 1） 主控板＋15V，-15V是否正常； 2） 电流互感器是否正常; 3） 主控板是否完好。 |

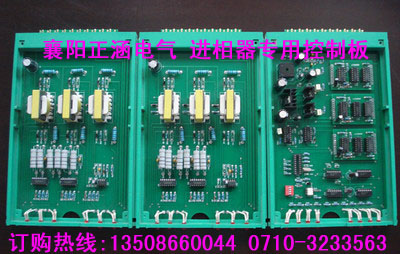

正涵电气 高品质进相器控制板
