无功补偿设备的工作原理是什么

电网中异步电机、电抗器等感性负荷会吸收感性无功，造成功率因数偏低、线路损耗增加、电压下降。

并联电容器作为容性无功电源，发出容性无功，抵消负载所需的感性无功，减少从供电系统索取的无功功率，提高系统功率因数，稳定母线电压，降低输电线路有功损耗。

配套控制器实时采集电压、电流，自动投切电容支路，根据负荷变化动态调整补偿容量。

1. 核心：就地平衡无功，不是产生有功电能，只是减少电网无功输送。

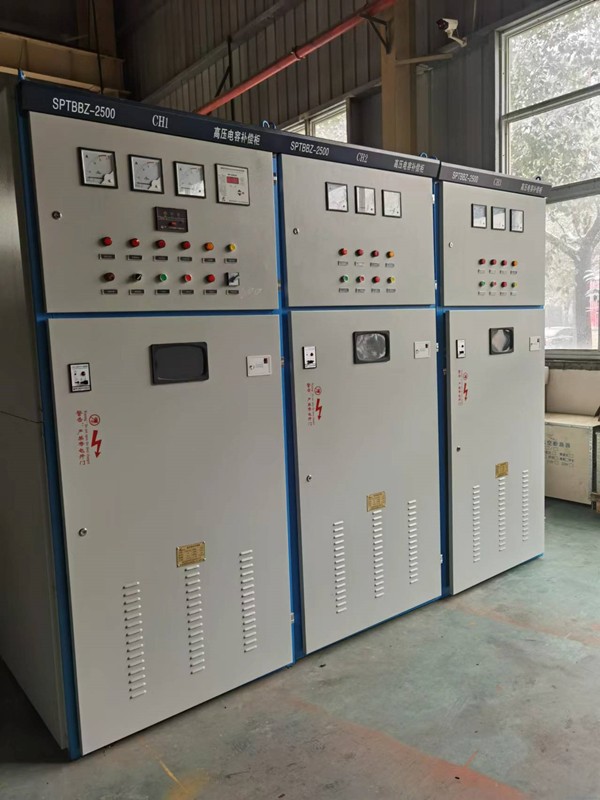

2. 常见成套：低压电容补偿柜、高压并联电容补偿装置；

3. 其他补偿设备：SVG静止无功发生器、进相器，原理略有区别，SVG是动态补偿。
