高压进线柜的作用及工作原理

一、作用

1. 引入电源：将上级10kV电网电源接入本站母线，是整个配电室的总电源入口。

2. 通断控制：依靠真空断路器，实现带负荷合闸、分闸，控制全站电源投切。

3. 故障保护：短路、过流时保护装置动作，断路器快速跳闸，切断电源，防止故障扩大，保护后端所有开关柜与设备。

4. 测量监测：柜内电流互感器CT采集电流，仪表、保护装置实时监测回路电流。

5. 安全隔离：检修时断路器分闸+手车拉出，形成明显断开点，保障检修人员安全。

二、工作原理

1. 外网10kV高压电，从电缆（或母线）接入进线柜的断路器上侧。

2. 合闸：真空断路器闭合 → 电源连通，送到柜下侧的母线排，给PT柜、出线柜等所有柜子供电。

3. 正常监测：电流互感器CT感应一次大电流，转换成小电流送给微机保护、电流表，实时监控负荷大小。

4. 故障保护原理：

一旦发生短路/过载，CT检测到异常大电流 → 微机保护收到信号 → 发出跳闸指令 → 真空断路器迅速断开，切断高压电源。

5. 检修操作：先分断断路器，再把断路器手车摇到试验位置，一次回路断开，形成隔离间隙，满足安全检修要求。

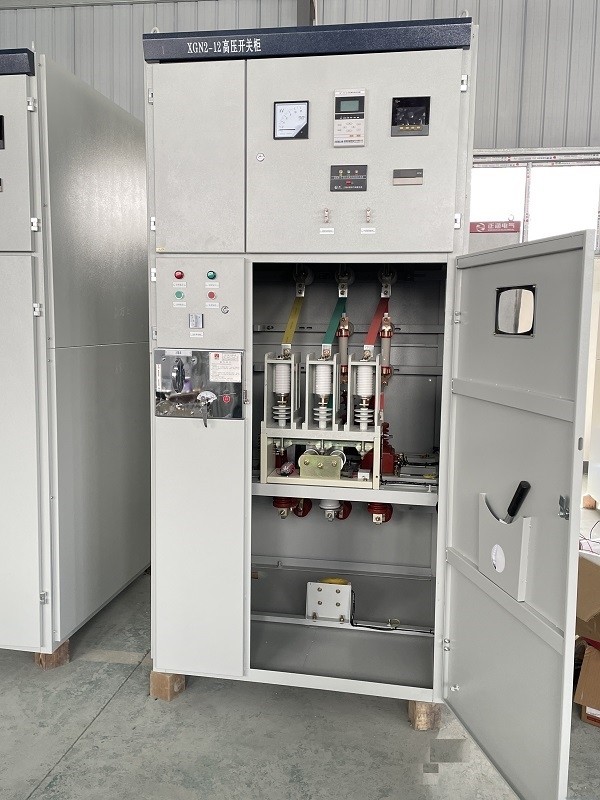

三、内部主要元器件

- 真空断路器：主开关，实现带电分合闸

- 电流互感器CT：电流采样，用于计量+保护

- 微机综合保护装置：大脑，检测故障、发出跳闸命令

- 接地开关：检修时合上，释放残余高压，防触电

- 避雷器：吸收雷击、操作过电压，保护设备绝缘

投标简述精简版（标书可直接粘贴）

高压进线柜作为配电系统电源引入单元，用于将10kV外部电源引入配电室母线。通过真空断路器实现电源的投切控制，配置电流互感器与微机保护装置，具备过流、短路保护功能，故障时快速切除电源；检修时可将断路器手车隔离，形成可见断开点，保障设备检修安全。
