电容器

电力电容器的型号含义

1.电力电容器的型号含义

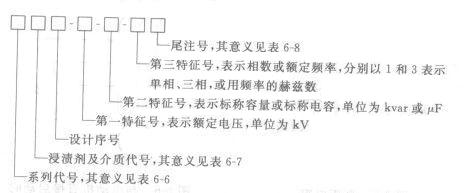

电力电容器型号的组成及意义如下:





电力电容器的型号组成





    例如:电力电容器型号为BWFll3-30-1W,其意义表示并联电容器,十二烷基苯浸复合介质,额定电压为113-kV,额定容量为30kvar,单相,户外用。

   2.自愈式并联电容器的型号含义

    由聚丙乙烯金属化膜作为电容器元件的介质和极板的电容器称为金属化全膜电容器。由于这种电容器具有自愈性能,CXG3532所以也称为自愈式电容器。自愈式电容器具有工作场强高、介质损耗低、体积小、重量轻、容量大及自愈性能和元件在发生永久性击穿时不致引起爆炸等优点,因而得到广泛应用。

    所谓自愈性能,是指电容器在运行中产生某一小点介质击穿时,故障点周围温度剧升,使该处膜上金属层迅速气化挥发,在数微秒极短时间内,两金属层间立即恢复电气绝缘,使电容能继续正常运行的一种功能。

    自愈式低压并联电容器适用于工频额定电压为1.05kV及以下的交流电力系统中,作为无功功率补偿用。

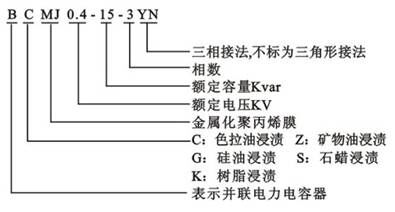

自愈式并联电容器型号的含义如下:

电力电容器型号及含义







电力电容器型号含义





自愈式电容器与油浸纸介质式电容器性能比较见表6-9。





电力电容器型号含义





    自愈式低压电容器的运行规定基本上与普通移相电容器相同。需通风散热,需防止过电压和过电流等。

    另外需注意:当环境温度低于-25℃时,应避免将电容器投入运行,同时可采取措施使环境温度上升到-25℃以上,并一直保持4h以上,再投入电容器运行。

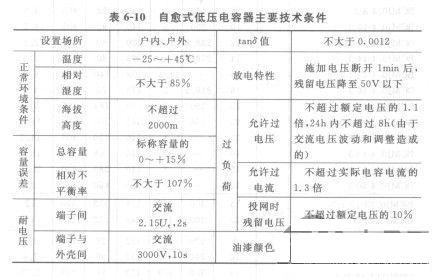

该电容器的主要技术条件见表6-10。

电力电容器型号含义
