可控硅三相移相触发控制器原理图

可控硅三相移相触发控制器:该控制器配合相应主电路直接可构成三相可控整流电源，不需附加同步变压器和其他电路。可触发各种规格可控硅，具有软起动和电压（或转速）调节器及闭环环节。广泛用于直流调速及其他可控直流电源，使用十分简便、可靠。

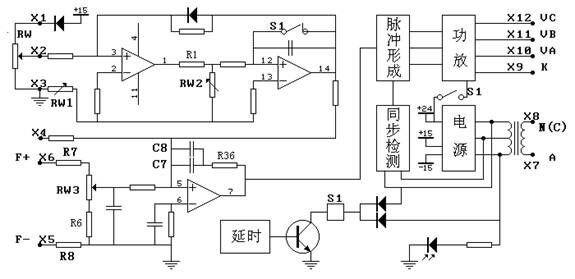

一、可控硅三相移相触发控制器原理图

一、应用实例

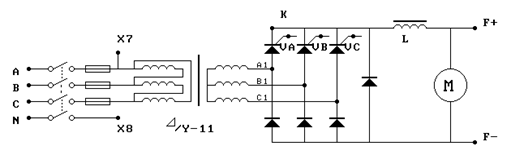

1、三相半控桥式整流，驱动220V直流电机

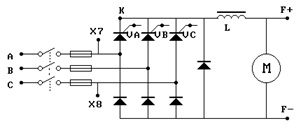

2、三相半控桥式整流，驱动400V直流电机

3、三相零式（半波）整流，驱动220V直流电机

三、使用说明

请按照相应应用电路接线，仔细检查无误。A、B、C三相电源要求顺相序！控制器电源电压为~220V，X7必须接A相相线，X8接零线；控制器电源电压为~380V，X7必须接A相，X8接C相。A相可控硅的门极必须接Va(X10),同理，B相接Vb(X11),C相接Vc(X12)，门极引线尽可能短，并避免干扰。整流变压器联接组别：△ /Y-11或Y/△-11，对于440V电机采用三相半控桥式整流，或 220V电机采用三相零式整流，整流变压器可省去。三相零式（半波）整流，一般用于功率小于20KW的系统。外接调压主令电位器RW=2K10K。

如安装有误，故障现象为起始整流电压值较高，无0值，或整流电压波动大。调试时应先用假负载（如大功率白炽灯）替代电机电枢，或在电枢回路串联一只电阻器（如电炉），以免发生过流冲击。

RW1可调节起始电压，RW2可调节软起动时间，RW3为反馈调节电位器，可调节最大整流输出电压。反馈输入电阻R7、R8应根据反馈电压等级调整。

其它：三相全控桥式整流移相触发控制器、单相桥式整流移相触发控制器；多单元变频调速同步控制器。
