可控硅

可控硅晶闸管容易被击穿原因分析

在可控硅晶闸管使用中,经常会遇到可控硅晶闸管容易被击穿的情况,面对这些情况,我们自然会马上会想到底是什么原因导到可控硅被击穿的?在这里与大家分享以下几个原因。

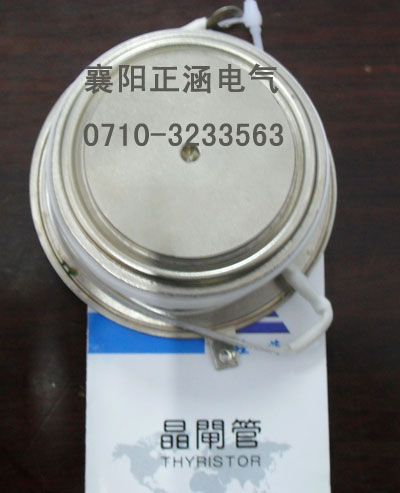

可控硅晶闸管

可控硅容易被击穿原因分析

主要有以下三点:

1、 过压击穿:

  过压击穿是可控硅击穿的主要原因之一,可控硅对过压的承受能力几乎是没有 时间的,即使在几毫秒的短时间内过压也会被击穿的,因此实际应用电路中,在可 控硅两端一定要接入 RC 吸收回路,以避免各种无规则的干扰脉冲所引起的瞬间过 压。如果经常发生可控硅击穿,请检查一下吸收回路的各元件是否有烧坏或失效的。

  2、过流与过热击穿:

  其实过流击穿与过热击穿是一回事。过流击穿就是电流在通过可控硅芯片时在 芯片内部产生热效应,使芯片温度升高,当芯片温度达到 175℃时芯片就会失效且 不能恢复。在正常的使用条件下,只要工作电流不超过可控硅额定电流是不会发生 这种热击穿的,因为过流击穿原理是由于温度升高所引起的,而温度升高的过程是 需要一定时间的,所以在短时间内过流(几百毫秒到几秒时间)一般是不会击穿的。

  3、过热击穿:

  这里所说的过热击穿是指在工作电流并不超过可控硅额定电流的情况下而发生 的热击穿,发生这种击穿的原因主要是可控硅的辅助散热装置工作不良而引起可控 硅芯片温度过高导致击穿。对于采用水冷方式工作的,主要检查进水温度是否过高 (一般要求水温应在 25℃以下,但最高不能超过35℃),流量是否充足;对于采用 风冷方式工作的,应检查风扇的转数是否正常,还有环境温度也不能太高等,但无 论是风冷的还是水冷的,如果你在更换可控硅时只是更换了芯片的话,安装时要注 意芯片与散热器之间的接触面一定要保证良好的接触,接触面要平整,不能有划痕 或凹凸且不能有灰尘夹入,还要保证有足够且均匀的压力,特别是对水冷的可控硅, 三个螺栓的拉力一定要均匀,并且还要经常检查和清理水垢,水垢太多也会影响散 热效果导致过热击穿的。另外如果多次更换芯片也会导致散热器的接触面变形而影 响散热效果,如果您的机器上的某只可控硅经常击穿又找不到其他原因的话,就应该考虑在更换可控硅时连同散热器一齐更换。

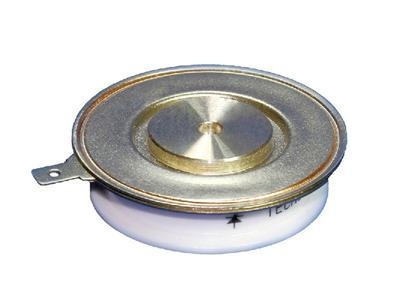

可控硅击穿 KP可控硅晶闸管


标签:  可控硅晶闸管击穿原因分析
