平波电抗器基本结构详解1:主要电气元件明细

1.平波电抗器的作用

平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的,在输出的整直电压中总是有纹波的。这种纹波往往是有害的,需要由平波电抗器加以抑制。直流输电的换流站都装有平波电抗器,使输出的直流接近于理想直流。直流供电的晶闸管电气传动中,平波电抗器也是不可少的。 平波电抗器与直流滤波器一起构成高压直流换流站直流侧的直流谐波滤波回路。平波电抗器一般串接在每个极换流器的直流输出端与直流线路之间,是高压直流换流站的重要设备之一。

平波电抗器具有以下作用;

1) 限制故障电流的上升速率;

2) 防止直流低负荷时直流电流的间断; 3) 平抑直流电流的波纹;

4) 与直流滤波器组成滤波网,滤掉部分谐波。



2. 平波电抗器的基本结构

平波电抗器外观图及部件列表见图2.1和表2.1,按照结构特点,可将平波电抗器分为以下几个部分:

 1) 本体

2) 套管

3) 油箱及冷却装置。

4) 气体继电器、油枕、在线监测装置等

平波电抗器外观图

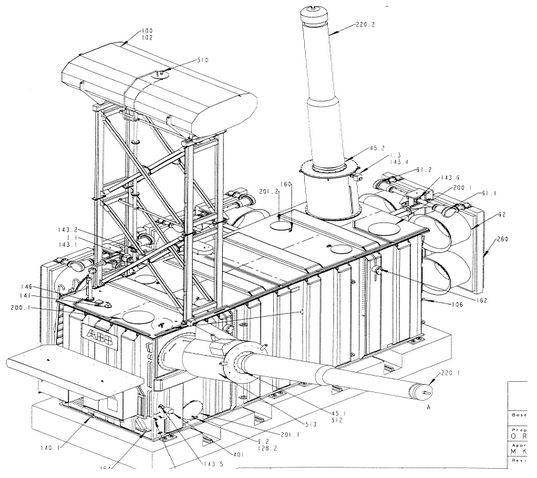

图2.1平波电抗器整体外观图



平波电抗器主要电气元件

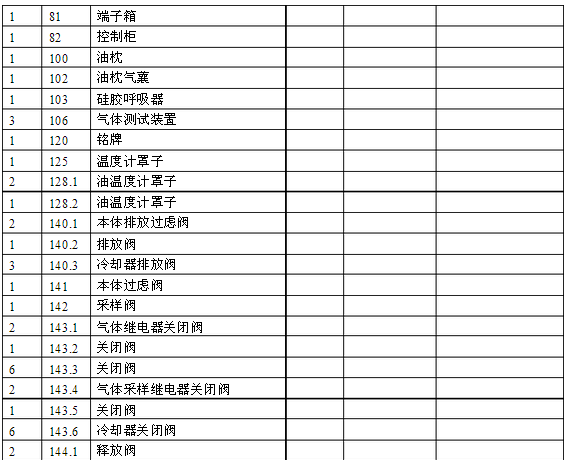

表2.1 电气元件编号对照表

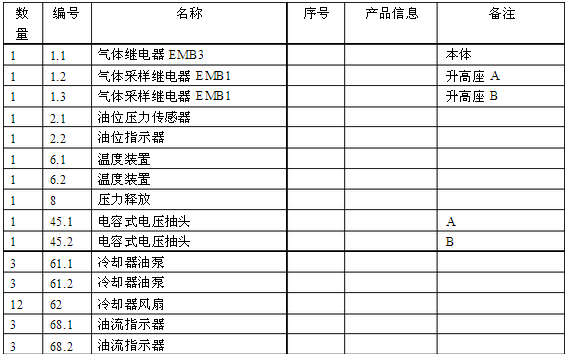

平波电抗电气元件明细

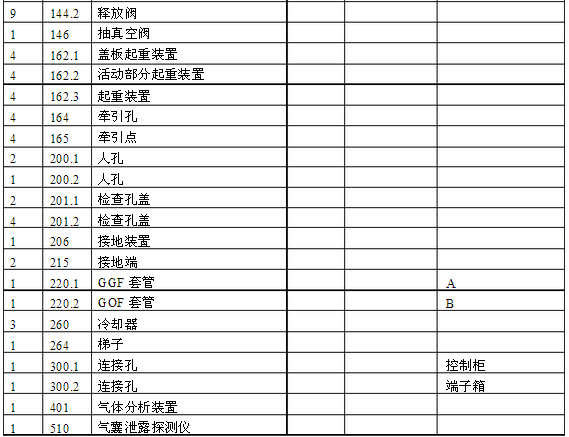

平波电抗电气元件明细
