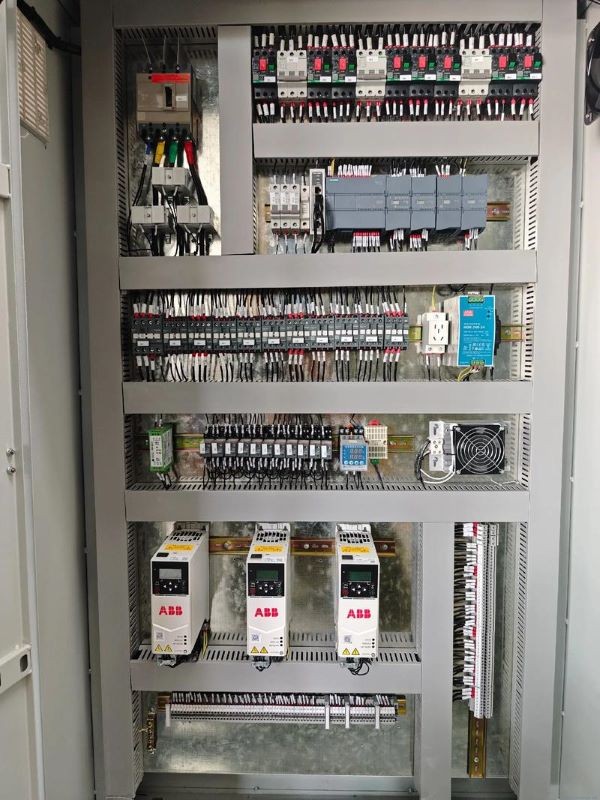

PLC主控柜的·原理与作用

一、核心作用

1. 系统大脑：安放PLC CPU、电源、通讯模块，整套自控系统运算、逻辑、程序全在这里运行。

2. 信号中转：现场传感器、阀门、电机信号汇总进主控，运算后下发启停、调速指令。

3. 配电保护：柜内空开、熔断器给PLC、触摸屏、仪表统一供电，短路过载保护。

4. 通讯枢纽：对接触摸屏、远程IO柜、变频器、上位电脑，组网数据交互。

5. 集中接线：所有控制线统一端子排布，方便检修、扩容。

二、工作原理（循环扫描机制）

1.供电环节

进线AC220V/380V → 空开 → 开关电源 → 输出DC24V，给PLC模块、传感器、继电器供电。

2.PLC三步循环扫描（毫秒级不停循环）

1. 输入采样：读取端子接入的现场信号（液位、压力、按钮、限位开关）存入输入寄存器。

2. 程序执行：CPU按编写好的梯形图程序逻辑运算（联锁、定时、计数、启停逻辑）。

3. 输出刷新：运算结果输出到继电器/晶体管端子，控制接触器、变频器、指示灯动作。

3.通讯交互

主控通过RS485/以太网：

- 下发指令→远程IO柜、变频柜

- 采集设备数据→触摸屏/中控电脑显示参数、报警

三、柜内主要元器件分工

- PLC CPU模块：程序存储+逻辑运算

- 电源模块：AC转DC24V

- DI/DO/AI/AO模块：开关量、模拟量信号采集输出

- 中间继电器：弱电PLC信号隔离驱动强电接触器

- 断路器、保险：回路过载短路保护

- 端子排：内外线路分线转接
